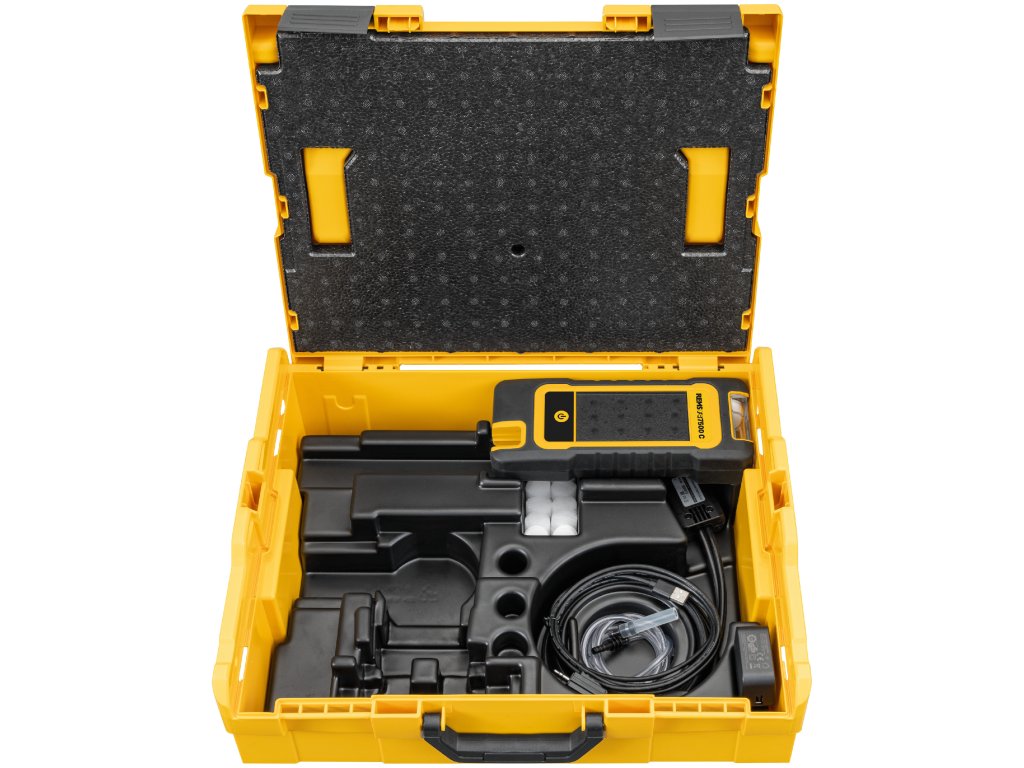

REMS FG7500 C Set - přístroj pro měření spalin

REMS FG7500 C – kompaktní. Praktický. Lehký. Univerzální pro měření spalin, tlakové zkoušky a zkoušky těsnosti a dále zkoušky použitelnosti plynových instalací.

Univerzální použití
Jen jeden přístroj pro měření spalin, tlakové zkoušky a zkoušky těsnosti se stlačeným vzduchem / inertním plynem nebo vodou, např. u rozvodů pitné vody, radiátorových a plošných topných systémů, instalací plynu a zkapalněného plynu, také pro zkoušky diferenčního tlaku ≤ 150 hPa/mbar a zkoušky použitelnosti plynových instalací.

Výhoda systému
Současné měření tahu komínu a tlaku trysek nebo tlaku ve spalovací komoře ušetří dodatečné měření.

Konstrukce
Kompaktní, praktický elektronický přístroj pro měření spalin a tlakové zkoušky,  mimořádně lehký, pro ovládání jednou rukou, hmotnost měřicího přístroje pouze 540 g. Stabilní, odolný plastový kryt s ergonomickou plochou pro uchopení s měkkou gumou. Interní plynové senzory O2, CO (s kompenzací H2), resp. NO (pouze FG7500 NO C) a interní tlakový senzor ≤ 150 hPa/mbar. Rychlovýměnná patrona pro úpravu plynu FG7500/FG7700 z odolného plastu, s velkým průzorem, s inovativním nástrčným systémem pro jednoduché čištění nádoby na kondenzát a rychlou výměnu filtrů. Zdířka jack pro připojení elektronických sond, plynových senzorů a teplotních senzorů. Bajonetové zásuvky P+ a P− pro tlakovou hadici PX/FG, Ø 5 mm, např. pro měření diferenčního tlaku. Kombinovaný nástrčný systém pro rychlou výměnu sondy. Micro-USB port pro přímé spojení se stolním počítačem, notebookem nebo pro nabíjení akumulátoru Li-ion 3,7 V, 3,4 Ah. IR rozhraní pro připojení tiskárny. Zadní strana přístroje se silnými přídržnými magnety k jednoduchému upevnění, např. na kotle k vytápění nebo jiné feromagnetické materiály. Napájení/nabíječka 100 – 240 V.

Vstupní a řídicí jednotka s 4,5" barevným displejem
Vstupní a řídicí jednotka s 4,5" barevným dotykovým displejem a moderní TFT LCD technologií, 114mm úhlopříčkou obrazovky, 480 × 272 pixelů. Tlačítko zapnutí/ vypnutí. Uživatelsky přívětivá navigace v menu vede po krocích zkušebním postupem. Na přání se při spuštění funkce zobrazí srozumitelné pokyny k ovládání, doplněné kontextovými nápovědami a vizuálními zpětnými informacemi, které vám pomůžou. 13 různých měřicích a zkušebních programů v 16 jazycích. Lze nastavit jazyk, datum, čas, tóny tlačítek, IR rozhraní, jas displeje, rozložení klávesnice, automatický letní čas, úvodní obrazovku, PIN, výhřevnost, paliva, hodnoty podle německého nařízení o ochraně před imisemi (BImSchV), zobrazení nápověd, sledování uzávěru sondy, jednotku tlaku bar/Pa, QR kód a texty zápatí, např. firmu. Zobrazení upozornění (roční prohlídka a pravidelná kontrola, stav baterie, verze firmwaru, verze měření, sériové číslo, ZIV-ID atd.). Stažení a instalace nových verzí firmwaru přes stolní počítač nebo notebook. Vypnutí po 15 minutách neaktivity.

Akumulátorový nebo síťový provoz
Li-Ion technologie. Měřicí přístroj s integrovaným akumulátorem Li-ion 3,7 V, 3,4 Ah. Lehký a výkonný. Vysoká hustota energie pro nepřetržitý provoz cca 8 hodin. Během nabíjení lze používat v síťovém provozu. Napájení/nabíječka 100 – 240 V, 7,5 W, se slotem USB-A a kabelem Micro-USB na USB-A pro připojení napájení/ nabíječky, notebooku nebo jiného napájení. Žádný paměťový efekt pro maximální výkon akumulátoru.

Spalinová sonda
Lehká, praktická spalinová sonda s teplotním senzorem, senzorem tahu komínu, trubkou sondy Ø 6 mm, délka 210 mm. Zelená LED pro zobrazení připravenosti k provozu. Žlutá LED k jednoduchému určení hlavního proudu. Hadice sondy s vedením sondy, délka 1,4 m, velmi flexibilní, s kombinovaným nástrčným systémem pro rychlou výměnu sondy. Víceotvorový nebo prstencový adaptér jako příslušenství.

Tlakové hadice, elektronické tlakové senzory
Tlaková hadice PX/FG, Ø 5 mm pro měření tlaku plynu a průtokového tlaku a pro zkoušky těsnosti se stlačeným vzduchem / inertním plynem ≤ 150 hPa/mbar. Elektronický tlakový senzor ≤ 0,35 MPa / 3,5 bar pro tlakové zkoušky a zkoušky těsnosti se stlačeným vzduchem / inertním plynem ≤ 0,35 MPa / 3,5 bar. Elektronický tlakový senzor ≤ 2,5 MPa / 25 bar pro tlakové zkoušky a zkoušky těsnosti se stlačeným vzduchem / inertním plynem ≤ 0,4 MPa / 4 bar nebo s kapalinou ≤ 2,5 MPa / 25 bar. Kompaktní ruční vzduchová pumpa ≤ 0,4 MPa / 4 bar, dvakrát utěsněná pro rychlé a přesné natlakování ≤ 0,4 MPa / 4 bar, s přípojkou pro ventilek Schrader.

Diagram tlaku a času
Diagram tlaku a času pro zaprotokolování průběhu tlaku po celou dobu zkoušky pro jednoduché posouzení těsnosti.

Funkce/použití
Elektronické přístroje pro měření spalin a tlakové zkoušky FG4500 C a FG7500 C s četnými funkcemi pro různá použití, viz srovnání výrobků na straně 161.

Protokolování
Výsledky měřicích a zkušebních programů se ukládají ve zvoleném jazyce společně s datem, časem a číslem protokolu a je možné je pro účely dokumentace vytisknout, uložit nebo odeslat. Tiskárna s rozhraním Bluetooth a IR rozhraním pro přímý výstup protokolu, jako příslušenství. Na externích zařízeních (např. stolní počítač, notebook, tablet, chytrý telefon) je možné provádět doplnění uložených údajů, např. jména zákazníka, čísla projektu, zkoušejícího.

Funkce Connected přes Bluetooth s aplikací REMS mCon
Při vytvořeném spojení přes Bluetooth s mobilním koncovým zařízením je k dispozici velké množství různých funkcí prostřednictvím aplikace REMS mCon. Funkce/použití, viz strana 161.

Funkce Connected přes USB
Při vytvořeném spojení přes USB se stolním počítačem nebo notebookem je k dispozici velké množství různých funkcí prostřednictvím počítačového softwaru REMS PC200P. Funkce/použití, viz strana 161.
